在鉆井過程中，泥漿攪拌器是石油固控系統中的核心設備。它主要負責將鉆井液攪拌均勻，讓固體懸浮物充分混合，從而提高鉆井液的性能。泥漿攪拌器的種類有臥式、立式、直連式和斜齒輪式的，可滿足不同行業工況需求。

一、技術原理與結構設計

1. 工作機制

   攪拌器通過防爆電機驅動減速器，帶動波輪或葉輪旋轉，形成渦旋流場，使鉆井液產生剪切混合效應。電控系統可調節轉速、扭矩及運行時間，確保泥漿性能穩定。例如，天瑞固控TRJBQ系列采用蝸桿 / 蝸輪減速器，與防爆電機直聯，避免皮帶傳動的轉速波動，同時通過彈性聯軸器減少啟動沖擊。

2. 核心部件

   攪拌器一般由防爆電機、減速機、軸、聯軸器和機座等組成，電機功率從5.5kw到22kw不等，葉輪和葉桿也可以根據需求定制。

   防爆電機：適應野外惡劣環境，防護等級通常為 IP55，防爆等級符合 GB 3836.2（如 ExdBT4），可在易燃易爆環境中安全運行。

   減速器：7.5kW 以上機型多采用渦輪蝸桿傳動，結構緊湊、噪音低；小功率機型可選用擺線針輪減速器。

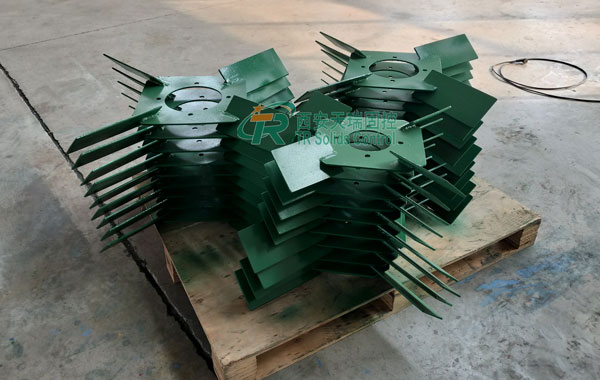

   波輪組件：葉片設計（如 4 葉螺旋槳式）影響攪拌強度，API 標準葉片可提升混合效率。

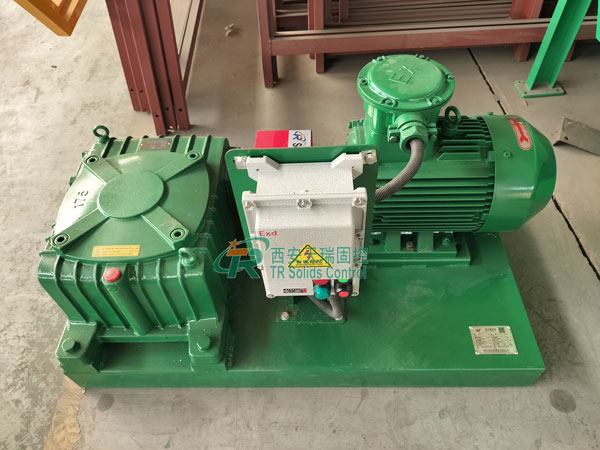

3. 電控功能

   變頻調速：通過變頻器實現轉速無級調節，滿足不同泥漿配比需求。

   安全保護：過載保護、漏電保護及緊急停機功能，符合 SY/T 6159 等行業標準。

4. 產品類型

   小型：2.2-7.5kW，適用于實驗室或小型鉆井平臺。

   中型：11-22kW，主流型號，處理量可達 43.76m3/h。

   大型：≥30kW，用于深?；虺罹鳂I(yè)，需定制化設計。

二、應用場景

1. 陸地泥漿罐：安裝于泥漿罐頂部或側面，通過持續攪拌確保鉆井液性能穩定。

2. 海洋鉆井平臺：需具備防爆、防腐等特性，以適應惡劣海況條件。

3. 泥漿凈化系統：作為五級凈化流程（粗篩、除氣、除砂、除泥、離心）的輔助設備，確保泥漿在凈化過程中保持均勻懸浮狀態。

無論是在陸上還是海上進行油氣鉆探、煤層氣勘探、HDD還是廢物管理，泥漿攪拌器都能讓鉆井液性質更加均勻穩定。

三、選型建議

根據流體黏度選擇：低黏度流體可選用渦輪式或推進式攪拌器；高黏度流體需選用槳式或錨框式攪拌器。

根據攪拌強度選擇：需要高剪切力的場合可選用渦輪式攪拌器；需要大循環量的場合可選用推進式攪拌器。

根據安裝條件選擇：空間受限場合可選用立式攪拌器；大型罐體可選用臥式攪拌器。

四、操作與維護

安裝要求：水平起吊并平穩放置，調整同軸度<0.39mm后固定于罐體，剛性聯軸器需加裝彈簧墊并緊固可靠。

潤滑管理：減速器油面高度應保持在視油窗中部位置，推薦使用120#工業齒輪油，定期補足潤滑油。

運行監控：攪拌過程中應無異響、卡帶、溫度過高等異常情況，否則需停機檢查并排除故障。

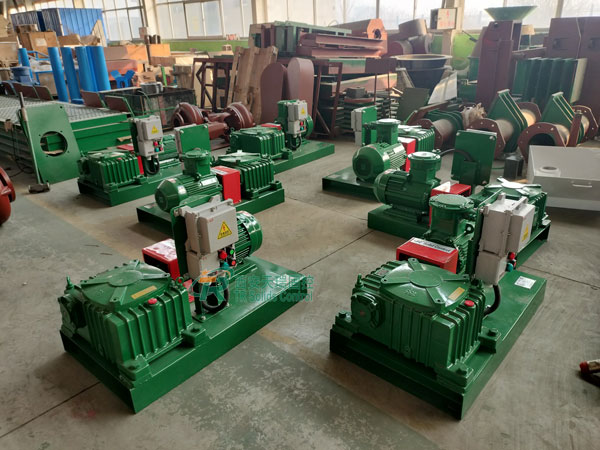

泥漿攪拌器作為石油鉆井液的調和者，是不可或缺的關鍵設備。天瑞固控TRJBQ系列泥漿攪拌器具有結構緊湊、占地面積小，攪拌效果好，7.5kW以上鉆井液泥漿攪拌器采用渦輪蝸桿式減速傳動，具有傳遞扭矩大、運轉平穩、工作可靠等優點。
