泥漿回收系統通過多級固控設備協同工作，核心設備按凈化流程可分為預處理、精細處理、輔助支撐三大類，形成從粗到細的梯度分離體系，實現鉆井液凈化與循環利用。

泥漿回收系統是油氣鉆井、非開挖施工等工程中的核心配套系統，其功能是通過一系列固控設備去除鉆井液（泥漿）中的巖屑、砂粒等固體雜質，實現泥漿的循環利用，不僅能減少泥漿材料消耗和環境污染，還能提高鉆井效率和施工安全性。以下將詳細介紹泥漿回收系統包含的主要固控設備，并結合天瑞泥漿系統的實際案例說明其應用價值。

一、泥漿回收系統核心固控設備

泥漿回收系統的固控設備按照分離精度從低到高依次配置，形成“多級凈化”模式，確保泥漿中的固體顆粒被逐級分離，滿足鉆井施工對泥漿性能的要求。主要設備包括振動篩、除砂器、除泥器、離心機，部分系統還會配備真空除氣器、砂泵、攪拌器等輔助設備。

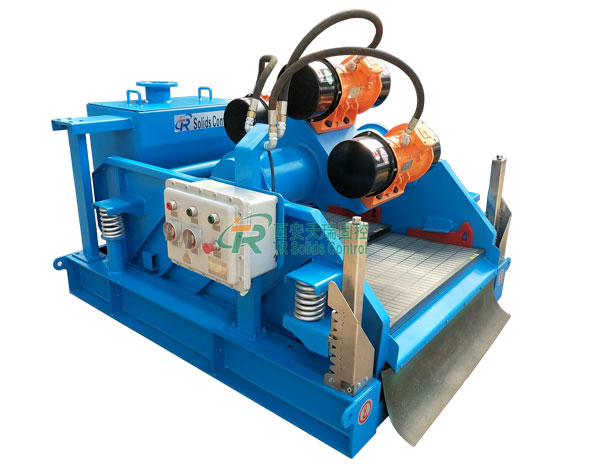

1.  振動篩：固控系統的“首個道防線”

   振動篩是泥漿進入固控系統的首個凈化設備，主要用于分離泥漿中顆粒較大的巖屑和砂粒（通常分離粒徑在75μm以上），承擔著粗分離的重要任務。其工作原理是通過電機驅動篩箱振動，利用篩網的篩分作用，將大于篩網孔徑的固體顆粒截留并排出，而符合要求的泥漿則通過篩網進入后續凈化環節。




   振動篩的核心性能取決于篩網材質、振動頻率和振幅，優質的振動篩能有效減少泥漿初期的固體含量，減少后續設備的工作負荷。在復雜鉆井工況下，如頁巖氣鉆井，振動篩還需具備抗堵塞、耐磨損的特點，以適應高含砂量的泥漿處理需求。

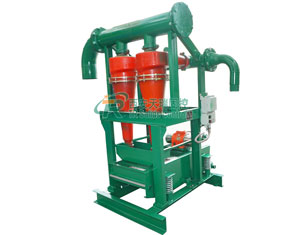

2. 除砂器：中級凈化的關鍵設備

   經過振動篩處理后的泥漿仍含有較多細砂顆粒（粒徑在20-75μm之間），這些顆粒若不及時去除，會加劇鉆井設備磨損、影響泥漿性能。除砂器正是針對這類顆粒的凈化設備，其核心組件為水力旋流器和配套的振動篩（通常為細篩）。




   除砂器的工作原理基于離心沉降作用：泥漿在壓力作用下被送入水力旋流器內部，形成高速旋轉的渦流，固體顆粒在離心力作用下向旋流器內壁移動，從底部的排砂口排出，落入下方的細篩進行二次分離；而凈化后的泥漿則從旋流器頂部的溢流口流出，進入下一環節。除砂器的處理效率與旋流器的直徑、進料壓力密切相關，通過合理匹配參數，可實現對細砂顆粒的分離。

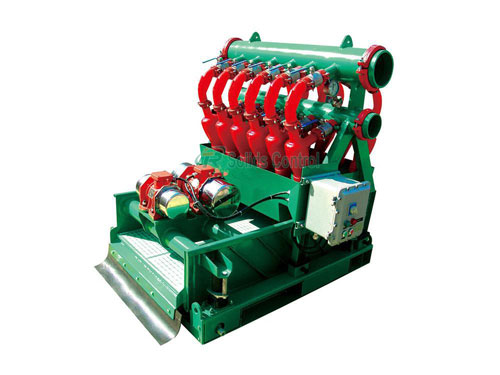

3. 除泥器：精細凈化的核心環節

   除泥器與除砂器的工作原理相似，均采用水力旋流器結構，但除泥器的旋流器直徑更?。ㄍǔＴ?0-100mm之間），主要用于分離泥漿中更細小的泥質顆粒（粒徑在5-20μm之間），是實現泥漿精細化凈化的關鍵設備。




   在鉆井過程中，泥質顆粒容易導致泥漿粘度升高、流動性下降，影響鉆井液的攜巖能力和潤滑性能。除泥器通過強化離心分離結果，將這些細小顆粒分離排出，可有效控制泥漿的固相含量，維持泥漿的穩定性能。除泥器通常與除砂器串聯使用，形成“先除砂后除泥”的凈化流程，進一步提高泥漿凈化質量。

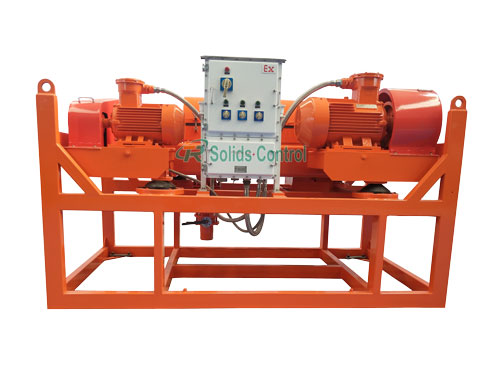

4. 離心機：終極凈化的“把關人”

   離心機是固控系統中分離精度高的設備，主要用于分離泥漿中粒徑在2-5μm之間的超細固體顆粒，甚至可以去除部分膠體顆粒，是實現泥漿“終極凈化”的核心設備。其工作原理是利用高速旋轉的轉鼓產生強大的離心力，將泥漿中的固相顆粒與液相快速分離，固相顆粒在離心力作用下沉積在轉鼓內壁，通過螺旋推料器排出；凈化后的泥漿則從轉鼓的另一端流出，可直接循環用于鉆井施工。




   離心機的處理精度可通過調整轉鼓轉速、螺旋推料器與轉鼓的差速來控制，適用于對泥漿性能要求極高的鉆井工況，如水平井、定向井等。在環保要求嚴格的區域，離心機還能有效減少泥漿的含固量，為后續泥漿無害化處理或回收利用提供便利。




5. 輔助固控設備

   除上述分離設備外，泥漿回收系統還配備多種輔助設備以保障系統穩定運行：一是真空除氣器，用于去除泥漿中溶解的天然氣、空氣等氣體，避免泥漿“氣侵”影響鉆井安全；二是砂泵和剪切泵，為泥漿在各設備間的輸送提供動力，同時剪切泵可將泥漿中的大分子聚合物剪切，提高泥漿性能；三是攪拌器和泥漿罐，用于儲存泥漿并防止固相顆粒沉降，維持泥漿的均勻性。

二、天瑞泥漿系統案例：固控設備的集成應用

天瑞固控作為國內泥漿回收系統的知名企業，其設計的泥漿回收系統憑借“有效凈化、節能降耗、穩定可靠”的特點，廣泛應用于油氣鉆井、非開挖頂管、盾構施工等多個領域。以下以其在某頁巖氣田鉆井項目中的應用案例，說明固控設備的集成結果。

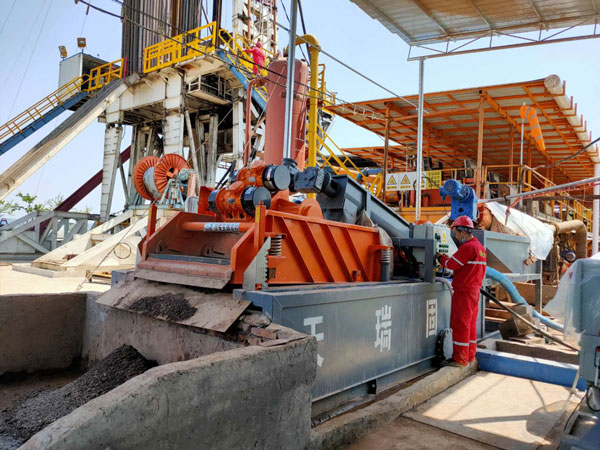

案例1：油田鉆井一體化固控系統

該頁巖氣田鉆井項目位于四川盆地，鉆井深度達4500米以上，地層巖性復雜，含砂量高，且鉆井過程中需要使用大量高性能鉆井液。項目方要求泥漿回收系統實現“固相去除率≥95%、泥漿回收率≥90%”的目標，同時需適應高溫、高濕的野外施工環境。

配置：高頻振動篩 +10寸除砂器+12寸除泥器+臥螺離心機+輔助設備+智能SCADA控制系統。

1. 高頻振動篩：采用雙層篩網，上層篩網孔徑120目（分離125μm以上顆粒），下層篩網孔徑200目（分離75μm以上顆粒），振動頻率達30Hz，有效攔截鉆井過程中產生的大塊巖屑，固相去除率達60%以上。

2. 除砂器：配置6臺直徑150mm的水力旋流器，進料壓力控制在0.2-0.3MPa，可分離20-75μm的細砂顆粒，處理量達120m3/h，進一步減少泥漿含砂量。

3. 精密除泥器：配套12臺直徑50mm的小口徑旋流器，針對5-20μm的泥質顆粒進行分離，處理后泥漿的泥質含量降3%以下。

4. 臥螺離心機：采用變頻控制的臥螺離心機，轉鼓轉速可達3000r/min，可分離2-5μm的超細顆粒，使泥漿的固相含量控制在1%以內，滿足頁巖氣鉆井對泥漿性能的嚴苛要求。

5. 輔助設備：配備2臺真空除氣器去除泥漿中的天然氣成分，4臺砂泵保障泥漿輸送動力，同時配置8個100m3的泥漿罐及攪拌器，實現泥漿的儲存與均質化。

該泥漿系統在運行后，取得的結果：

1. 泥漿回收效率顯著提高：系統的泥漿回收率達92%，原本每口井需消耗鉆井液材料約80噸，采用該系統后僅需補充10噸左右，單井泥漿材料成本減少70%以上，累計為項目方節省成本超200萬元。

2. 固相去除成果達標：經四級凈化后，泥漿的固相去除率達96%，鉆井液的粘度、密度等性能指標穩定，有效減少了鉆井工具的磨損，鉆井效率提高15%，單井鉆井周期縮短3-5天。

3. 環保壓力大幅低：廢棄泥漿排放量減少90%以上，通過對分離出的固相巖屑進行固化處理，實現了“固廢減量化、無害化”，符合當?shù)丨h(huán)保要求，避免了傳統鉆井的環境污染問題。

案例2：地鐵建設泥漿處理系統

配置：振動篩、除砂器、除泥器、剪切泵組合系統。

結果：

1. 泥漿含固量從30%降到5%以下，防止管道堵塞，提高施工效率。

2. 系統減少鉆井廢棄物總量，減少后續固化處理成本。

3. 應用場景：盾構施工、非開挖工程等對泥漿性能要求高的領域。

天瑞泥漿系統的成功應用表明，泥漿回收系統的凈化成果不僅取決于單一固控設備的性能，更依賴于設備的科學配置與集成優化。

泥漿回收系統的固控設備以“多級分離”為核心邏輯，振動篩、除砂器、除泥器、離心機分別承擔粗、中、細、精四個層級的凈化任務，輔以真空除氣器、砂泵等設備，形成完整的泥漿凈化與循環體系。天瑞泥漿系統在頁巖氣田項目中的應用案例，驗證了合理配置固控設備不僅能減少施工成本、提高效率，還能實現環保效益與經濟效益的雙贏。隨著鉆井工程對環保和效率要求的不斷提高，固控設備的精細化、智能化升級將成為泥漿回收系統的發展趨勢，為鉆井行業的綠色發展提供有力支撐。
